Опоры трубопроводов призваны защитить трубы вместе с их содержимым от провисания, механического воздействия извне, а также способствуют замедлению коррозии за счёт отсутствия контакта трубы с землёй. Подвижные и неподвижные опоры применяются в различных сферах промышленности. Наиболее распространёнными считаются нефтегазовая и водоснабжающая.
Перед проектированием опор для трубопроводов конструктор должен тщательно и внимательно рассчитать все нюансы, включая качество грунта, максимальный вес трубы с содержимым, уровень колебаний трубопровода во время транспортировки жидкости или иного состава.
Наша продукцияГруппа товаров делится на две основных категории: подвижные и неподвижные.
К особенностям первых стоит отнести:
![]() |
Состоят из жёсткого основания, держателя, прокладок и хомута. Держатель имеет полукруглую форму для того, чтобы упростить скольжение. |
![]() |
Ориентированы на восприятие вертикальной нагрузки. Чем тяжелее среда, который перегоняется по трубе, тем прочнее должно быть основание. |
![]() |
Рекомендованы к эксплуатации для труб, служащих перегонке горячих газов или жидкостей, так как не сдерживают естественное расширение и вибрацию внутри полости трубопровода. |
![]() |
Делятся на 6 подгрупп, каждая из которых предназначена для конкретной цели. Уточнить категории можно по телефону у наших экспертов. |
![]() |
При использовании для горизонтально ориентированных трубопроводов крепятся с применением подвесных тяг и множества комплектующих. |
Неподвижные опоры трубопроводов проще в устройстве и монтаже. По большей части они закрытые и применяются в обычных подземных или надземных каналах. Конструкции могут состоять только из основания и полукруглого держателя, однако под землёй требуется куда большая защита.

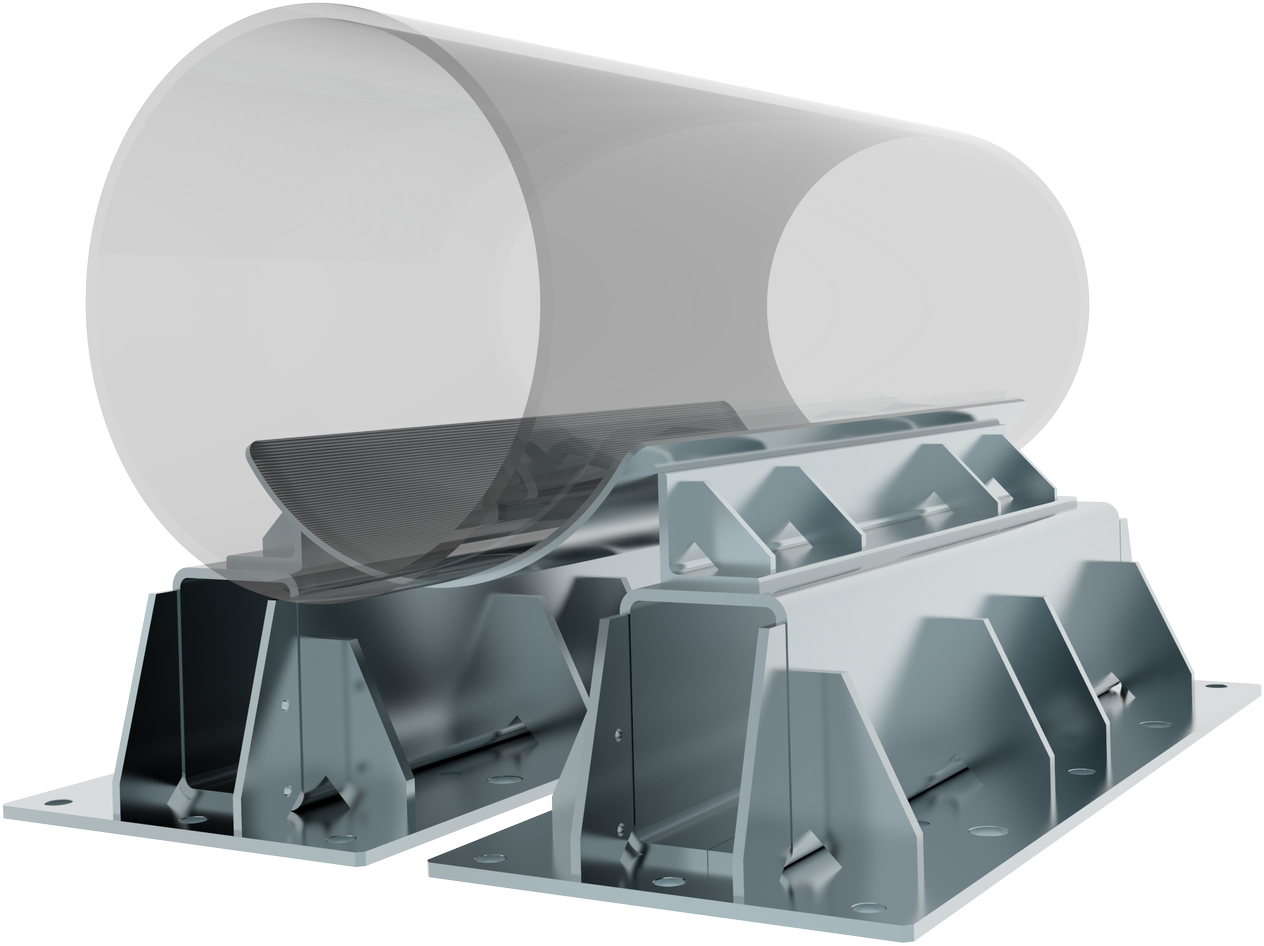

Скользящие опоры трубопроводов ТС поддерживают их на весу, ввиду чего должны быть прочными и надёжными, чтобы избежать обвала. Прочность конструкций подбирается исходя из перегоночного сырья, массы и диаметра трубы, а также ряда сопутствующих факторов.
Специалисты ТОО «METACON» не только помогут подобрать правильные параметры, но и произведут необходимые замеры, а также спроектируют чертежи. Допускается производство опор трубопроводов по макету конструкторов заказчика. Создание опор осуществляется на территории Караганды, доступна доставка в другие регионы Казахстана. Контакты |
![]() |
Опора трубопровода — конструктивный элемент, защищающий трубу от повреждений в месте контакта с опорной конструкцией и служащий для удержания трубопровода в проектном положении. Опоры служат для восприятия действующих на трубопровод нагрузок и их передачи на строительные конструкции. В некоторых случаях опоры применяют для устранения вибраций, и регулирования усилий и напряжений в трубопроводе
По назначению опоры чаще всего делят на подвижные и неподвижные но многие конструктивные типы опор применяются как для подвижного, так и неподвижного закрепления трубопровода
Под неподвижными опорами обычно понимают шарнирно-неподвижные и абсолютно-неподвижные («мёртвые») опоры. Первые препятствуют линейным перемещениям трубопровода, вторые — линейным и угловым
Подвижная опора обеспечивает проектное положение трубопровода и расчётное перемещение относительно опорной конструкции с заданными характеристиками подвижности. Подвеска трубопровода — подвесная опора с местом крепления к опорной конструкции, расположенным выше оси трубопровода.
Опоры стальных технологических трубопроводов ОСТ 36-146-88
Опоры трубопроводов подвижные ГОСТ 14911-82 (ОСТ 36-94-83)
Изделия и детали трубопроводов для тепловых сетей. Серия 4.903-10 Выпуск 4,5,6
Изделия и детали трубопроводов для тепловых сетей. Серия 5.903-13 Выпуск 6-95, 7-95, 8-95
Опоры трубопроводов по ОСТу 108.275.24-80 - ОСТ 108.764.01-80
ОСТ 36-17-85: опоры и подвески технологических пластмассовых трубопроводов
